Для диагностики состояния цилиндров и поршней в двигателях используют компрессометры. Это одна из разновидностей диагностического оборудования. С помощью данного устройства можно своими руками в домашних условиях оценить состояние мотора. Компрессометр для дизеля имеет простую конструкцию. Устройство представляет собой манометр, соединенный со специальным переходником в виде форсунки или свечи накала. Давайте подробней рассмотрим, что представляет собой этот прибор и в чем его отличие от бензинового аналога.

Почему компрессометр так необходим?

Существует несколько причин, по которым необходимо измерять компрессию в дизельных двигателях. Уровень компрессии замеряют для того, чтобы определить, в каком техническом состоянии находятся детали цилиндропоршневой группы и клапанов. Также с помощью замеров в реальных условиях получают информацию о минимальной температуре запуска холодного двигателя. Замеры компрессии делают и на бензиновых, и на дизельных ДВС. Но в случае с первыми агрегатами требований к показателям меньше. С бензиновым мотором не всегда обращают внимание на малые несоответствия в цифрах – эти агрегаты моторы имеют свои особенности, не влияющие на их общее здоровье. компрессометр для дизеля В случае с дизельным двигателем все погрешности имеют значение. Компрессия замеряется чаще - важна ее точность. Любые отклонения от нормальных показателей являются сигналом о неисправностях в главном узле двигателя.

Компрессия – с одной стороны величина физическая. Компрессия характеризует силу давления, которое создается в камере сгорания. Главное условие – замер производится при отключенном питании. В процессе измерений коленчатый вал вращается только при помощи стартера. С другой стороны, компрессия является уровнем максимального давления, когда поршень находится в верхней мертвой точке.

Устройство

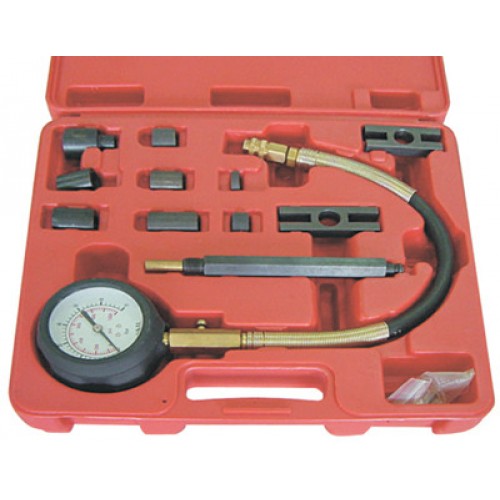

Компрессометр для дизеля и для бензина по конструкции практически не различается. Устройство предоставляет собой манометр, оснащенный запорным клапаном и соединительным шлангом. В комплекте с прибором идет набор адаптеров. Процесс измерения осуществляется за счет наличия этого клапана – благодаря ему сохраняется «память» максимальных показателей, которые удается зафиксировать лишь в течении десятых долей секунды. компрессометр универсальный бензин дизель После замеров на циферблате манометра появится величина компрессии, по которой можно судить о степени износа деталей ЦПГ. В ходе замеров оценивают не только уровень компрессии в каждом из цилиндров, но и их среднее значение.

Типы компрессометров

Различают механические приборы и более современные электронные устройства. Среди наших автолюбителей наиболее распространены именно механические стрелочные приборы. Такие компрессометры отличаются довольно доступной стоимостью, простотой конструкции, широкой распространенностью. компрессометр дизель бензин Что касается электронных аналогов, то это более сложные аппараты. Естественно, они продаются по более высоким ценам. Зачастую электронные приборы можно встретить на крупных СТО, которые прводят профессиональную диагностику двигателя.

Принцип действия

Комрессометр дизель-бензин работает очень просто. Для начала работы оборудование подключат к цилиндру мотора через отверстие свечи или форсунки. Затем давление, создаваемое в цилиндре, через открытый клапан подается к манометру. В моменты, когда давление в цилиндре снижается, запорный клапан закрывается. Это происходит автоматически. За счет клапана сохраняется давление в шланге либо в трубке, что позволяет оценить показатели компрессии. После окончания измерений давление сбрасывают при помощи нажатия на кнопку.

Отличие дизельного компрессометра от бензинового

На первый взгляд может показаться, что компрессометр для дизеля ничем не отличается от его бензинового собрата. Действительно, визуально конструкция у двух приборов практически одинаковая. Разница заключается в паре нюансов. Так, устройство, предназначенной для замеров компрессии в дизельных моторах, рассчитано на высокое давление – до 60 атмосфер и выше. Это связано с конструктивными особенностями дизельных ДВС. компрессометр друг дизель Также компрессометр для дизеля может быть только резьбовым, в то время как прибор для работы с бензиновым мотором может быть и прижимным.

Градуировка

Манометры градуируются в МПа, кгс/см2, а также в барах и атмосферах. На импортных моделях шкала может быть проградуирована в PSI. Это фунт силы на квадратный дюйм. Для большего удобства пользователей шкала делится на цветовые сегменты. Слева находится красный, который говорит о низкой компрессии, а справа – зеленый. Он обозначает, что компрессия в норме. По ней и нужно ориентироваться.

Как изготовить прибор своими руками

Можно приобрести уже готовое устройство. Цена компрессометра для дизеля начинается от 650 рублей. Но при этом можно собрать прибор и своими руками из того, что есть под рукой. Элементы для сборки легко найдутся в гараже или же в магазине автозапчастей.

Для сборки понадобится манометр, вентиль от камеры грузовика, ниппель, несколько латунных переходников с нарезанной резьбой, шланг высокого давления.

Вентиль не должен иметь трещин, деформаций и других повреждений. Что касается размера, то зачастую он составляет 8 миллиметров. Если он изогнутый, следует его выровнять и подрезать там, где он будет устанавливаться в камеру. Резьбовую часть трогать не нужно. При помощи паяльника с той стороны, что обрезана, припаивают гайку, а затем вкручивают в нее манометр. компрессометр для дизеля цена Предварительно в трубку устанавливают золотник, а на него надевают шланг. Один конец шланга затачивают так, чтобы он мог войти в отверстие свечи или форсунки. При помощи комплекта переходников получится универсальный компрессометр бензин-дизель.

В данном случае золотник будет играть роль клапана. Максимальное давление, возникающее в верхнем положении поршня, зафиксируется на циферблате манометра. Для сброса показаний просто нажимают на золотник.

Это самая простая конструкция. Но можно сделать компрессометр для дизеля, который будет не хуже, чем аналоги от различных производителей. Кроме того, самодельный прибор по цене обойдется значительно дешевле.

Компрессометр «Друг» (дизель)

На полках автомагазинов наиболее часто можно встретить именно этот универсальный измерительный прибор. Выпускается он на предприятии ООО «Измерит». Стоимость его разная, но не дороже одной тысячи рублей. Данный компрессометр занял девятое место в рейтинге «За рулем». В комплекте подробная инструкция. Производитель дает неограниченную гарантию. Что касается точности, то она достаточно высока. Единственный минус – обратный клапан. Показания дизельного компрессометра «Друг» падают до нуля буквально за несколько секунд. Сам клапан практически ничем не отличается от шинного. Его можно немного доработать и получить точное, недорогое и универсальное решение для измерения компрессии в дизельном двигателе.

King-Tool KA-6640N

Если «Друг» занял девятое место, то этот универсальный компрессометр дизель-бензин находится на вершине рейтинга. сделать компрессометр для дизеля Ориентировочная стоимость – 1000 рублей. В комплекте нет инструкции, но это не беда. Набор включает в себя жесткий удлинитель, шланг, а также переходники вместе с быстросъемным разъемом. Но самое главное - отсутствие погрешностей. Да и клапан здесь более надежный. Специалисты рекомендуют выбирать именно его.
